干粉砂漿儲料罐移動稱重管理平臺

類 型：系統

概 述：新型環保建筑材料

組 成：稱重傳感器，接線盒，儀表

目錄

1基本概述

2組成

3計量配料系統設計方案的確定

4計量配料系統的設計要點

5計量配料倉設計要點

?稱重傳感器的選定

?配料工作順序

6應用

1、基本概述

 干混砂漿在我國是一種新型環保建筑材料，其優越的產品性能已被廣泛認識。相對于傳統的建筑材料和施工方法，是一個革命性的變革。必將使我國的建筑物和使用效果產生質的飛躍。 干混砂漿是根據不同用途，由多種物料、按不同配方和相應的工藝方法進行生產的。其中，按工藝要求和各種物料的配方比例，進行準確地配料，是保證產品質量和生產線正常運行的技術關鍵。我們在引進國外先進技術的基礎上，長期研究各種物料的特性，積累了較為豐富的實踐經驗，較好地解決了快速、準確配料的問題。

2、組成

 由稱重傳感器，接線盒，儀表三部分組成?！?nbsp;

3、計量配料系統設計方案的確定

 首先應認真研究所用各種物料的特性，包括：物料的品種，各自的流動特性、配料量、容重、粒度，水分等。根據工藝設計要求和生產節拍，確定技術方案。包括：加料順序、快速和精密加料設備形式及配置、稱重計量倉的材質，容積、倉錐角、進、出料閥門、軟聯結、稱重傳感器的型號規格及安裝調整方式、儀表的計量配料顯示及控制等內容。

4、計量配料系統的設計要點

 （1）原料倉上設上下料位計，控制上料裝置的啟停。 保證有充足的物料能連續的供給加料設備。

 （2）加料裝置 干混砂漿所用原料較多，原料倉數量也多，（如：主料倉9套，輔料倉6套，計量配料倉2套。）輸送加料距離較遠，適用于密閉的螺旋給料機作為加料裝置。 流動特性較好的物料，一般用規格較大的螺旋給料機作為快速加料；規格較小的精密螺旋給料機作為精加料。兩者的工作時間及工作方式、提前關閉時間，在現場調試時確定。 為了保證連續穩定地加料，螺旋給料機的轉速不宜很高，螺距與直徑比一般應≤0.5。作為精加料的精密螺旋給料機，最好加一套變頻器，在接近額定量時，轉速逐漸變慢至停止。此種設計方案，加料準確度一般能達到±0.3%以上。 為了保證生產節拍，作為快速加料的螺旋給料機規格應大些，其加料能力應不小于額定量的130%。 由于螺旋給料機出料的脈動性，螺旋給料機停止后可能出現塌料而影響配料的準確度。其出料口處，應設一快速截止閥門，在螺旋給料機停止的同時，截止閥門快速關閉。 對原料倉出口與計量配料倉的進口水平距離較近的加料裝置，可采用精密分格輪給料機組和順暢的溜槽，作為加料裝置。

5、計量配料倉設計要點

  在保證剛性充分（尤其是稱重傳感器安裝、支撐部分）的前提下，計量配料倉系統的重量要盡量輕便；其有效容積為各種配方物料體積總和最大值的110—120%；倉錐角按其中流動性最差的物料能自由順暢的滑下的角度設計。如果倉錐角設計的太小，易出現倉內物料排不干凈，儀表顯示不回零而不能自動進入下步程序的停止?fàn)顟B(tài)，而使自動生產線中斷的后果。對于流動性非常差的物料，可以在倉的中、下部設若干套單向噴氣嘴助流；也可以采用柔性料倉；為減小摩擦阻力和提高防腐能力，可設計一種可方便更換的不銹鋼內襯；計量配料倉與稱重傳感器連接部分應有調高、限位、預支撐裝置；3個稱重傳感器必須對稱均布，使之受力均衡；計量配料倉一般設計一圈環形板，一則增加剛性，而則放置標定砝碼，方便標定。

稱重傳感器的選定

  稱重傳感器是計量配料倉的核心部件之一。其特性參數的正確選定對保證計量配料的準確性至關重要。其主要特性參數包括：安裝形式、額定負荷、最大允許負荷、靈敏度、供橋電壓、分辨率、重復性、滯后、溫度影響等。其中額定負荷的選定一般為計量配料倉的總皮重和最大稱量量（各種物料最大工藝配料量的總合）的120%；如選的規格太小，因加料過程中產生的沖擊載荷和偶然因素，可能造成稱重傳感器損壞；如選的規格太大，則分辨率不夠，影響準確性。

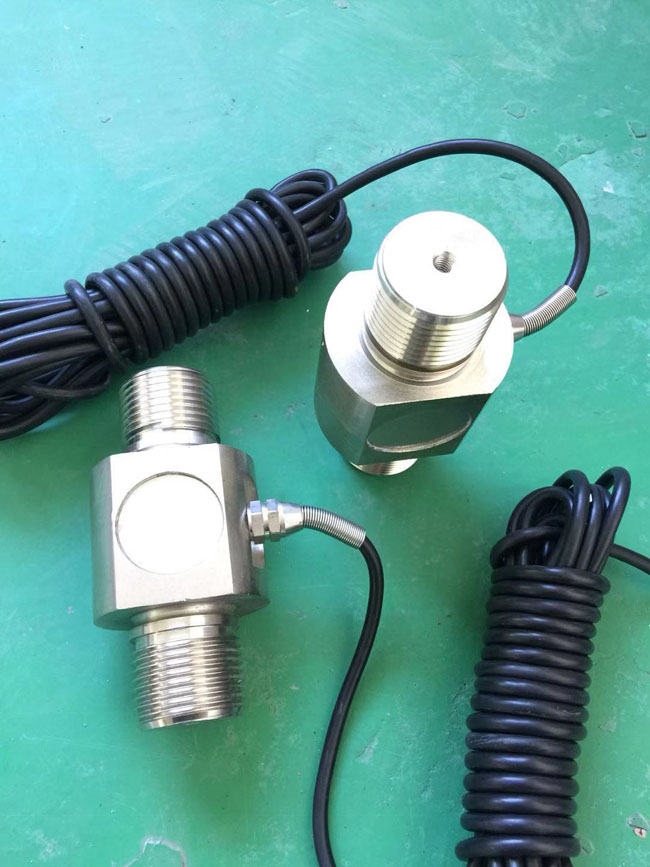

稱重傳感器

稱重傳感器[2]

計量配料倉的標定　

 1）、線性標定　按額定總料量，準備足夠數量和細度的標準砝碼。砝碼擺放位置要對稱。非對稱擺放時，最好放在有效支撐面以內。并準備好經檢驗合格的儀表。所分辨的單位顯示值一般應不大于允許絕對值的1/5。 鑒別力測試：將額定總料量的0.03%的砝碼，放置在倉上，儀表應有顯示。 按額定總料量的20%；40%；60%；80%；100%的5個點，（也可以按20%；60%；100%的3個點）分別計算出應加載的砝碼量，因?yàn)轫来a不可分割，所以應圓整為接近值，并計算出所占的百分比值（參考）。 計算出各相應點的標準值。 按額定總料量的大約0%；20%；40%；60%；80%；100%（或大約0%；20%；60%；100%）對應砝碼的順序分別依次加載，并記錄出儀表顯示值。再按大約100%；80%；60%；40%；20%；0%；（或按大約100%； 60%；2 0%；0%）對應砝碼的順序分別依次卸載，并記錄出儀表顯示值。該加載和卸載過程進行3次。其實測記錄值與計算的各相應點的標準值進行對比，其差值的絕對值的最大值為絕對值誤差。該絕對值誤差與該點的標準值的百分比值，為該倉的相對值誤差，即準確度。 如用戶要求做實物標定，可用高精度衡器作為標準器，進行檢驗。

 2）、控制誤差檢驗　對標定合格的計量配料倉進行控制誤差的檢驗，實際上是對加料裝置的控制準確度的檢驗。其中包括機械結構和儀表運行程序的科學性、可靠性、穩定性?？梢园锤鞣N物料的工藝配料量，按配料順序，逐個進行核對檢驗。允許對有關參數進行調整，直至滿足配料準確度要求。

配料工作順序

 按工藝配料順序，啟動加料裝置。先快速向計量配料倉加料至接近值時（具體值調試時確定），快速加料裝置停止。精加料裝置繼續加料，逐漸接近配料量，考慮到懸浮量，精加料裝置提前逐漸減速停止（提前量調試時確定）。同時截止閥立刻關閉，截住可能出現的塌料。儀表隨時跟蹤下料量，精加料裝置停止后，延時Δt秒，待靜止后，儀表穩定的顯示值，為第一種物料的工藝配料量。緊接著，第二種物料開始先快速向計量配料倉加料……重復上述程序直至完成全部配料過程?？紤]操作者的操作習慣和具體要求，也可手工點動精加料。 計量配料倉的配料工作全部完成后，倉底的斜口密封閥門自動打開，計量配料倉的物料通過軟聯結和管道排入混合機。物料排空后，儀表回零，斜口密封閥門自動關閉。進入下一個配料循環。如果物料不能及時排空，斜口密封閥門則不能自動關閉。就不能進入下一個程序。此時，噴氣嘴自動向斜下方噴氣，將料排出。如果是柔性倉，則自動啟動按摩裝置，將料排出。 斜口密封閥門非常重要，可以實現全密封。如果倉底閥門密封不好，有泄露，不僅影響配料的準確性，而且現場粉塵太大，污染環境。

6、應用

 一、工地現場設備由數字化傳感器、數字化接線盒、干粉砂漿智能儀表，(電腦終端，大屏幕顯示等，可選。)組成。

 二、監控砂漿儲料罐的重量、充料/缺料狀態。

參考資料

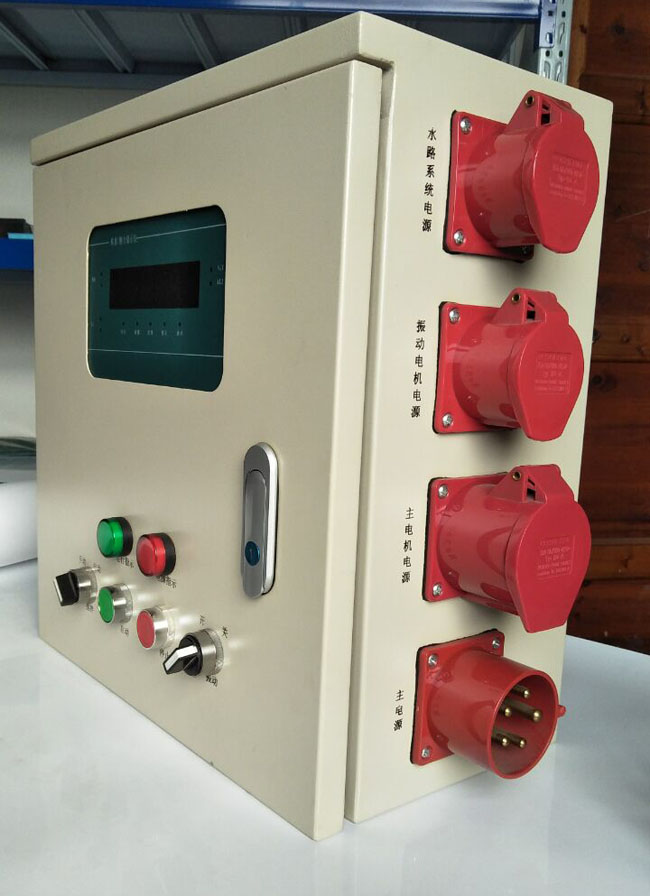

1．干粉砂漿罐控制儀表控制柜圖；

2．稱重傳感器；

3.攪拌輸送（專業名詞：攪籠）；

4.罐體運輸專用車（背罐車）；
